Ҳангоми коркарди маводи ҷамъшуда, худи тасмаи конвейер диққати махсус медиҳад. Он намоён, гарон ва баръало барои амалиёт муҳим аст. Бо вуҷуди ин, ҷузъҳое, ки тасмаро дастгирӣ мекунанд - конвейери ғалтаки борбардор, ки бори ҳазорон тонна маводро рӯз ба рӯз мебардорад, ҳаёти тасмаро нисбат ба дигар омилҳо бевосита муайян мекунанд. Конвейери борбардори ғалтаки нодуруст ҷойгиршуда ё гирифташуда нуқтаи фарсудашавиро ба вуҷуд меорад, ки сарпӯши тасмаро мерезад, гармӣ тавлид мекунад, масрафи нерӯи барқро зиёд мекунад ва дар ниҳоят боиси иваз кардани бармаҳали камар мегардад, ки арзиши даҳҳо ҳазор долларро ташкил медиҳад.

Ролики интиқолдиҳандаи конвейеристеҳсолкунандагон бо тарҳҳои махсусе, ки ба мушкилоти мушаххаси амалиётӣ муроҷиат мекунанд, посух доданд: ҷамъшавии мавод, пайгирии камар, муқовимат ба таъсир ва зангзании муҳити зист. Дар байни ин вариантҳои махсус, ҳомили спиралӣ, шонаи параллелӣ, бесарнишини навъи V ва конвейери сафолӣ ҳар кадом ба барномаҳои алоҳида хизмат мекунанд. Ин навъҳои ғалтаки конвейерӣ дорои унсурҳои умумии истеҳсолӣ мебошанд - қубурҳои кафшери баландбасомад, мӯҳрҳои нейлонии зичии баланд, подшипникҳо ва пӯлоди мудаввар - аммо дар конфигуратсияи рӯизаминӣ ва оптимизатсияи функсионалӣ фарқ мекунанд.

Чаро интихоби ғалтаки конвейер муҳим аст

Системаи конвейерӣ танҳо мисли қатори ғалтаки борбардораш боэътимод аст. Ролики интиқолдиҳанда тасма ва бори моддиро ҳангоми нигоҳ доштани ҳамоҳангии дурусти тасма дастгирӣ мекунад. Ҳангоме ки роллер аз кор мебарояд, оқибатҳо ба вуҷуд меоянд:

• Зарари тасма: конвейери гирифташуда, ғалтаки интиқолдиҳанда ба сатҳи устувори абразивӣ мубаддал шуда, дар сарпӯши тасмаи ҳаракаткунанда чуқурӣ меканад
• Баланд бардоштани кашолакунӣ: Роллерҳои гардишнашаванда ё муқовимати баланд масрафи қувваи муҳаррикро зиёд мекунанд
• Рехтани мавод: Роллерҳои нодуруст ҷойгиршуда имкон медиҳанд, ки камарбандӣ ва партови мавод аз паҳлӯи система
• Стресси сохторӣ: Муқовимати ғалтаки нобаробар вариантҳои шиддати камарро ба вуҷуд меорад, ки фишори пайвандҳо ва дискҳоро ба вуҷуд меорад

Конвейери махсусгардонидашудаи ғалтаки интиқолдиҳанда, ки дар зер ҳар як ҳолати нокомии мушаххасро, ки дар соҳаҳо ва барномаҳои мушаххас маъмуланд, нишон медиҳад.

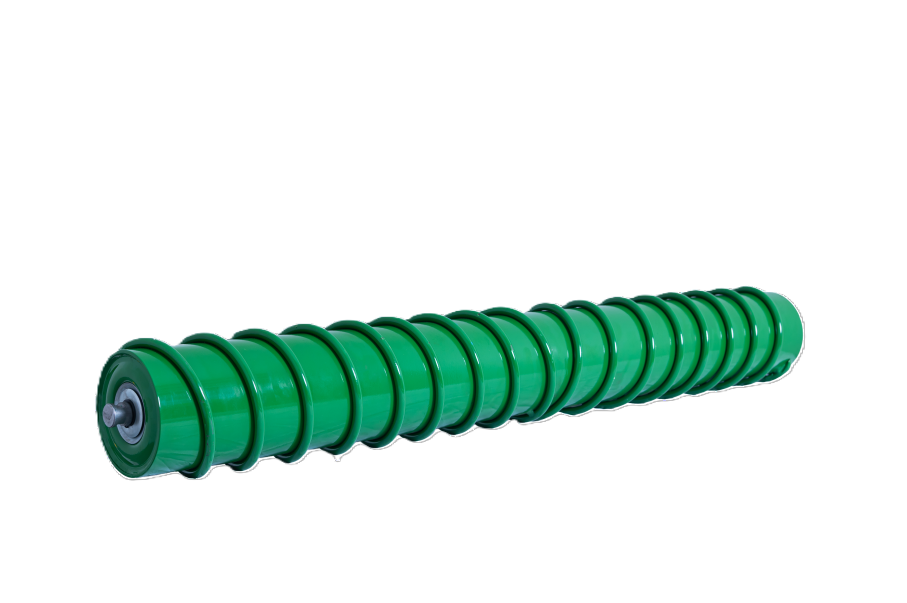

Идлерҳои спиралӣ: Худтанзимкунӣ барои маводи часпанда

Коркарди спиралӣ як варианти ғалтаки интиқолдиҳандаи конвейер мебошад, ки барои барномаҳое пешбинӣ шудааст, ки интиқоли мавод ба сатҳи тасма часпида мешавад. Аз қубурҳои кафшери басомади баланд, мӯҳрҳои нейлонии зичии баланд, пружинаҳои спиралӣ, подшипникҳо ва пӯлоди мудаввар сохта шудаанд, корношоямии спиралӣ конфигуратсияи сатҳи спиралӣ дорад.

Принсипи амалиёт

Вақте ки камар аз болои спирал мегузарад, намунаи спиралӣ нуқтаҳои дифференсиалии тамосро ба вуҷуд меорад, ки шиддати сатҳи байни тасма ва маводи часпакро мешиканад. Конҳои часпанда — гил, реги тар, маъдани майдашуда бо рутубат — аз сатхи тасма берун мебароянд, на дар болои ролики конвейерй чамъ шудан.

Барномаҳои асосӣ

• Коркарди агрегат ва рег
• Коркарди гил ва минерал
• Заводхои ангишттайёркунй
• Ҳар гуна тасмае, ки маводи часпанда ё намии баландро интиқол медиҳад

Тарҳрезии спиралӣ эҳтиёҷ ба скреперҳои камарбанди алоҳида ва тозакуниро кам мекунад, ки худашон нигоҳдорӣ ва танзимро талаб мекунанд. Барои оператороне, ки ролики интиқолдиҳандаи конвейери дорои қобилияти худтозакунии ғайрифаъолро меҷӯянд, бекористии спиралӣ ҳалли бе нигоҳдорӣ пешниҳод мекунад.

Коркарди шона параллелӣ: Тозакунии камарро бо сохтори худтозакунӣ баргардонед

Коркарди шона параллелӣ як намудиролики конвейери борбардормахсусан барои замимаҳои камарбанди бозгашт танзим карда шудааст. Он аз қубурҳои кафшери басомади баланд, пломбаҳои нейлонии зичии баланд, ҳалқаҳои резинии шона, фосилаҳо, подшипникҳо ва пӯлоди мудаввар сохта шудааст.

Функсияи баргардонидани камар

Дар паҳлӯи бозгашти системаи конвейер - қисми тасмаи холӣ дар зери чархи боркашонӣ - интиқоли мавод метавонад ҷамъ шуда, дар роҳи бозгашт афтад ва мушкилоти нигоҳубини хонаро ба вуҷуд орад. Коркарди шона параллелӣ ғалтаки интиқолдиҳандаи конвейер мебошад, ки барои ислоҳ кардани тасмаҳои бозгашт ҳангоми таъмини амали фаъоли тозакунӣ пешбинӣ шудааст.

Хусусиятҳои худидоракунии тозакунӣ

Ҳалқаҳои резинии шона дар сатҳи камар амали тозакунии механикиро эҷод мекунанд. Ҳангоме ки тасмаи бозгашт аз болои ин конвейери ғалтаки бардоранда мегузарад, маводи часпак канда мешавад ва ба ҷои он ки бо тасма ба шкив дум ҳаракат кунад, меафтад. Хусусиятҳои асосии иҷроиш иборатанд аз:

• Садои паст: Тарҳрезии шона садои тамосро дар муқоиса бо роликҳои сатҳи сахт коҳиш медиҳад
• Девори ғафси қубур: устувории мукаммали сохторӣ барои хидматрасонии бозгашт
• Гардиши чандир: Муқовимати пасти чархиш талафоти нерӯро кам мекунад
• Муқовимати паст: кашолакунии подшипникҳо дар муқоиса бо бесарнишинҳои анъанавии бозгашт

Барои иншооте, ки бо интиқоли мавод дар роҳи баргардонидани конвейер мубориза мебаранд, бесарнишини параллелӣ як ҳалли пассивии тозакуниро пешниҳод мекунад, ки қувваи беруна ё системаи назоратро талаб намекунад.

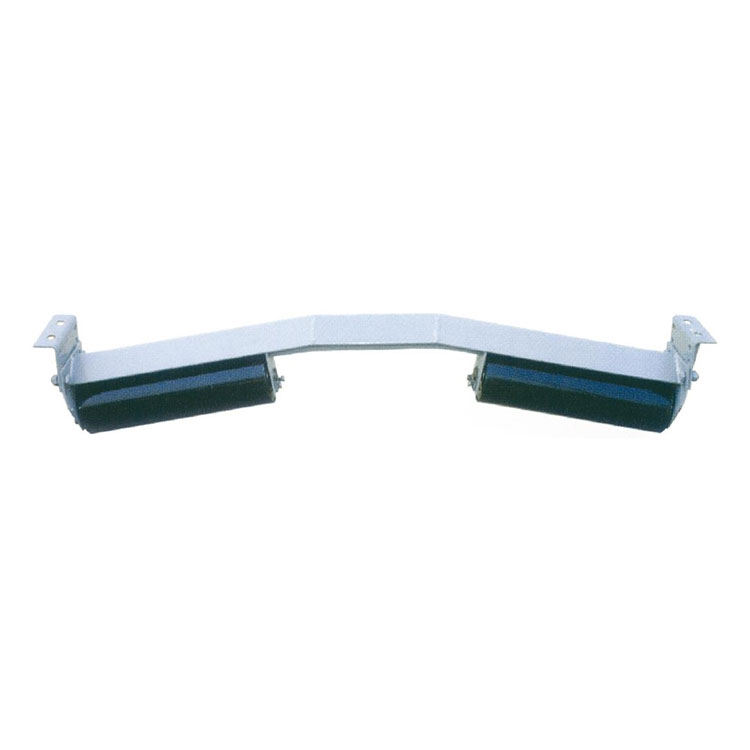

Барқароршудаи V Type Idler: Қатъи камарбанд ва пайгирӣ

Коркарди навъи V як ғалтаки интиқолдиҳандаест, ки асосан барои ислоҳи тағирёбии кунҷи тасмаи бозгашт дар системаҳои конвейери тасма истифода мешавад. Вазифаи асосии он фурў нишондани камар аст - пешгирии парвози камар ба боло ва харошидан ба ҷузъҳои сохторӣ.

Функсияи қатъкунии камар

Дар конвейерҳои дароз, махсусан конвейерҳои дорои сексияҳои моил ё суръати баланди тасма, тасмаи бозгашт метавонад аз сабаби динамикаи шиддати тасма ё воридшавии ҳаво ролҳои бекориро бардорад. Камаре, ки ба боло парвоз мекунад, бо пӯлоди сохторӣ - чӯбҳои салиб, стрингерҳо, роҳравҳо тамос мегирад, ки боиси фарсудашавии сарпӯш ва осеби эҳтимолии канори камар мегардад.

Конфигуратсияи баръакси V ин ролики интиқолдиҳандаи конвейер профилеро эҷод мекунад, ки тасмаро мегирад ва онро нигоҳ медорад ва алоқаи пайвастаро нигоҳ медорад ва ҳангоми гардиши озод имкон медиҳад. Баръакси бесарнишинҳои баргардонидани ҳамвор, ки ба ҳаракати камари амудӣ имкон медиҳанд, шакли баръакси V мавқеи камарро аз ҷиҳати ҷисмонӣ маҳдуд мекунад.

Мӯҳр ва ҳифзи муҳити зист

Ҳарду канори ин конвейери ғалтаки борбардор сохторҳои мӯҳри лабиринтиро дар бар мегирад, ки бо подшипникҳои дутарафаи мӯҳрдор якҷоя карда шудаанд. Ин системаи дугонаи монеа таъмин менамояд:

• Муҳофизати чанг: мӯҳрҳои лабиринтӣ воридшавии зарраҳои майдаро пешгирӣ мекунанд
• Муқовимат ба об: мӯҳрҳои дутарафа намиро дар муҳити тар истисно мекунанд
• Муддати дарозшудаи подшипник: Истиснои ифлосшавӣ мустақиман бо мӯҳлати хидматрасонии подшипникҳо алоқаманд аст

Барои конвейере, ки маҳсулоти ғилдиракдори дар муҳитҳои чанголуд ё тар кор мекунанд - конҳо, конҳо, конвейерҳои анбори берунӣ - сифати мӯҳр аксар вақт фарқияти байни се моҳ ва се соли мӯҳлати хидмат аст.

Бекоркунандаи конвейери сафолӣ: муқовимат ба абразиш ва зангзанӣ

Коркарди конвейери сафолӣ як конвейери интиқолдиҳандаест, ки на аз пӯлод ё резинӣ, ки аз рӯи оксиди алюминий (глинозем) сохта шудааст. Ин интихоби мавод барои барномаҳои хашмгин бартариҳои мушаххас медиҳад.

Хусусиятҳои моддӣ

Оксиди алюминий (Al₂O₃) сафолӣ пешниҳод мекунад:

• Сахтии баланд: аз рӯи ҷадвали Rockwell HRA аз 80 зиёдтар аст, ки нисбат ба пӯлод ба таври назаррас сахттар аст
• Муқовимати кислотаҳо: аз маҳлулҳои туршӣ, ки роликҳои пӯлодро зангзанӣ мекунанд, таъсир намерасонанд
• Муқовимати сілтӣ: Дар муҳити асосӣ аз ҷиҳати кимиёвӣ устувор
• Муқовимат ба абрешим: дар тамос бо маводи тез ва сахт, ки пӯлод ё резинро мекананд, зинда мемонад

Барномаҳои мувофиқ

Конвейери сафолӣ дар истихроҷи маъдан, қуму шағал, металлургияи пӯлод, саноати кимиё ва дигар соҳаҳо васеъ истифода мешавад, ки дар он ҷо:

• Маводҳои сахтиаш баланд (маъдани оҳан, таконит, гранит) пӯлодҳои пӯлодро зуд аз кор мебароранд.
• Муҳити зангзананда (корхонаҳои нуриҳо, коркарди кимиёвӣ) ба рӯи пӯлод ҳамла мекунанд
• Суръати баланди тасма фарсудашавии конвейери муқаррарии сатҳи ғалтаки интиқолро суръат мебахшад

Мубодилаҳо

Бекорҳои сафолӣ одатан нисбат ба пӯлодҳои пӯлод гаронтаранд ва вазнинтаранд, ки ба баррасии қобилияти гардонандаи камар ва дастгирии сохторӣ ниёз доранд. Бо вуҷуди ин, барои амалиётҳое, ки дар як чанд моҳ аз сабаби абрешим ивазшавии бекориро аз сар мегузаронанд, мӯҳлати хидматрасонии сафолӣ аксар вақт мукофотро сафед мекунад. Ролики интиқолдиҳандаи сафолӣ фосилаҳои дарозтари байни ивазкуниро пешниҳод мекунад, хароҷоти меҳнат ва вақти бекориро барои нигоҳдорӣ кам мекунад.

Нишондиҳандаҳои умумии сифати истеҳсолот

Дар тамоми намудҳои конвейери ғалтаки интиқолдиҳанда - спирал, шона, V инвертсионалӣ, сафолӣ - хусусиятҳои муайяни истеҳсолӣ сифатро новобаста аз конфигуратсия нишон медиҳанд.

Қубури кафшери баландбасомад

Танаи лӯлаи ролики интиқолдиҳанда бояд рост, мудаввар ва ғафсии девори доимӣ бошад. Кафшеркунии басомади баланд дарз бо ҳадди ақали флеши дохилӣ ва металлургияи пайваста истеҳсол мекунад. Қубурҳои пастсифат боиси эксцентрикии ғалтаки чархзанӣ мешаванд, ки ларзиш ва ларзиши тасмаро ба вуҷуд меоранд.

Мӯҳрҳои нейлонии зичии баланд

Мӯҳрҳо ифлосшавиро истисно мекунанд. Мӯҳрҳои зичии паст намиро ҷаббида, варам мекунанд ва самаранокии онро гум мекунанд. Нейлони зичии баланд устувории андозаро нигоҳ медорад, равғани молиданро дар дохили он нигоҳ медорад ва ифлоскунандаҳоро аз берун нигоҳ медорад. Конвейери мӯҳри ғилдирак аксар вақт ҷузъе мебошад, ки мӯҳлати хидматро муайян мекунад.

Подшипникҳо

Подшипникҳои дуҷонибаи мӯҳрдор (инчунин подшипникҳои мӯҳрдор номида мешаванд) пешакӣ молида шудаанд ва ба нигоҳубин ниёз надоранд. Интихоби конвейери борбардори подшипник бояд ба талаботҳои сарборӣ ва суръат мувофиқ бошад; подшипникхои камхачм пеш аз мухлат аз кор мебароянд, подшипникхои аз хад калон бошад, харочотро беасос зиёд мекунанд.

Пӯлоди мудаввар

Анҷоми чоҳ ва сатҳҳои васлкунии подшипник мудавварӣ ва ороиши хубро талаб мекунанд. Чангҳои номуайян номувофиқро ба вуҷуд меоранд, подшипникҳоро нобаробар бор мекунанд ва боиси барвакт аз кор баромадани конвейер, ки васлаки ғилдиракро мебардорад.
